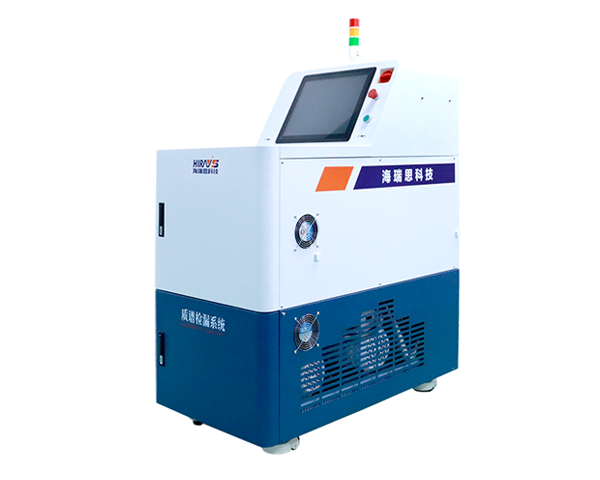

HM-300电解液质谱检漏分析系统

电解液质谱仪是海瑞思针对电池漏液检测开发的一款全新模式的高端设备。相对VOC检测来说,它具备不易受其他VOC气体干扰和易清洁的特点;和氦检相比,则可以避免加氦检测过程中氦气太轻,漂在产品上方但底部无氦气,从而引起有漏点检测不出来的隐患。同时,这种新模式的设备,只要一次性投入,不用加氦检测,大大节省了成本,也节省了氦气回收的设备成本,具有颠覆性和创新性的意义。

立即咨询
咨询热线:

18664582139

仪器概述

电解液质谱仪是海瑞思针对电池漏液检测开发的一款全新模式的高端设备。相对VOC检测来说,它具备不易受其他VOC气体干扰和易清洁的特点;和氦检相比,则可以避免加氦检测过程中氦气太轻,漂在产品上方但底部无氦气,从而引起有漏点检测不出来的隐患。同时,这种新模式的设备,只要一次性投入,不用加氦检测,大大节省了成本,也节省了氦气回收的设备成本,具有颠覆性和创新性的意义。


特点和优势

直接检测电解液挥发气体,对产品与环境干扰敏感度低;

适用范围广,可检测大多数常用电解液溶剂EC,DMC,EA,PC,EMC,PP,DEC

更高检测10-11Pa.m3/s漏率,能检测其他方式检测不到的微小泄漏;

检测周期(不含混合时间) <1min

根据电解液预设好特征质量数等测量参数,开机即可使用。也提供参数调整功能,满足各种复杂测试要求;

触摸屏操作,方便快捷

可连接条码枪追踪质量数据;

可导出测试数据方便质量分析;

系统仅需供电并连接两条气路到测试腔室,安装方便;

系统带滚轮设计,可以在场地方便移动;

测试数据可输出到打印机打印。


电池泄漏RGA法原理

RGA为残余⽓体分析仪,通过质谱分析的⽅法可以定量和定性分析出真空腔中残余⽓体的浓度和成分。

RGA通过离⼦源使样品⽓体分⼦在⾼真空条件下离⼦化,分⼦电离后因接受了过多的能量进⼀步碎裂成较小质量的多种碎片离⼦和中性粒子,它们在加速电场作⽤下获取具有相同能量的平均动能⽽进⼊质量分析器,质量分析器将同时进⼊其中的不同质量的离⼦。按质荷⽐m/e⼤⼩进⾏分离,分离后的离⼦依次进⼊离⼦检测器,采集放⼤离⼦信号,经计算机处理,分析出样品⽓体中的有机物成分。

根据电解液的类型提前获知或者测定出其特征质量数,即可精准判定样品⽓体中电解液残留量,不受外界环境影响,从⽽判断电池是否漏液!可实现微⽶级别的微小漏孔!


RGA通过对样品⽓体分⼦电离后,离⼦束经过质量分离器时,仅仅将有⽤的⽬标离⼦送⼊到检测器中。

⼀⽅⾯⼤⼤提⾼了抗⼲扰性能,另⼀⽅⾯只要电离后的质量数在1到100之间,RGA都可以通过扫描质量数来 实现泄漏检测。

⽆论是氦⽓、氢⽓、各种电解液或其他物质,都可以通过RGA实现检测。

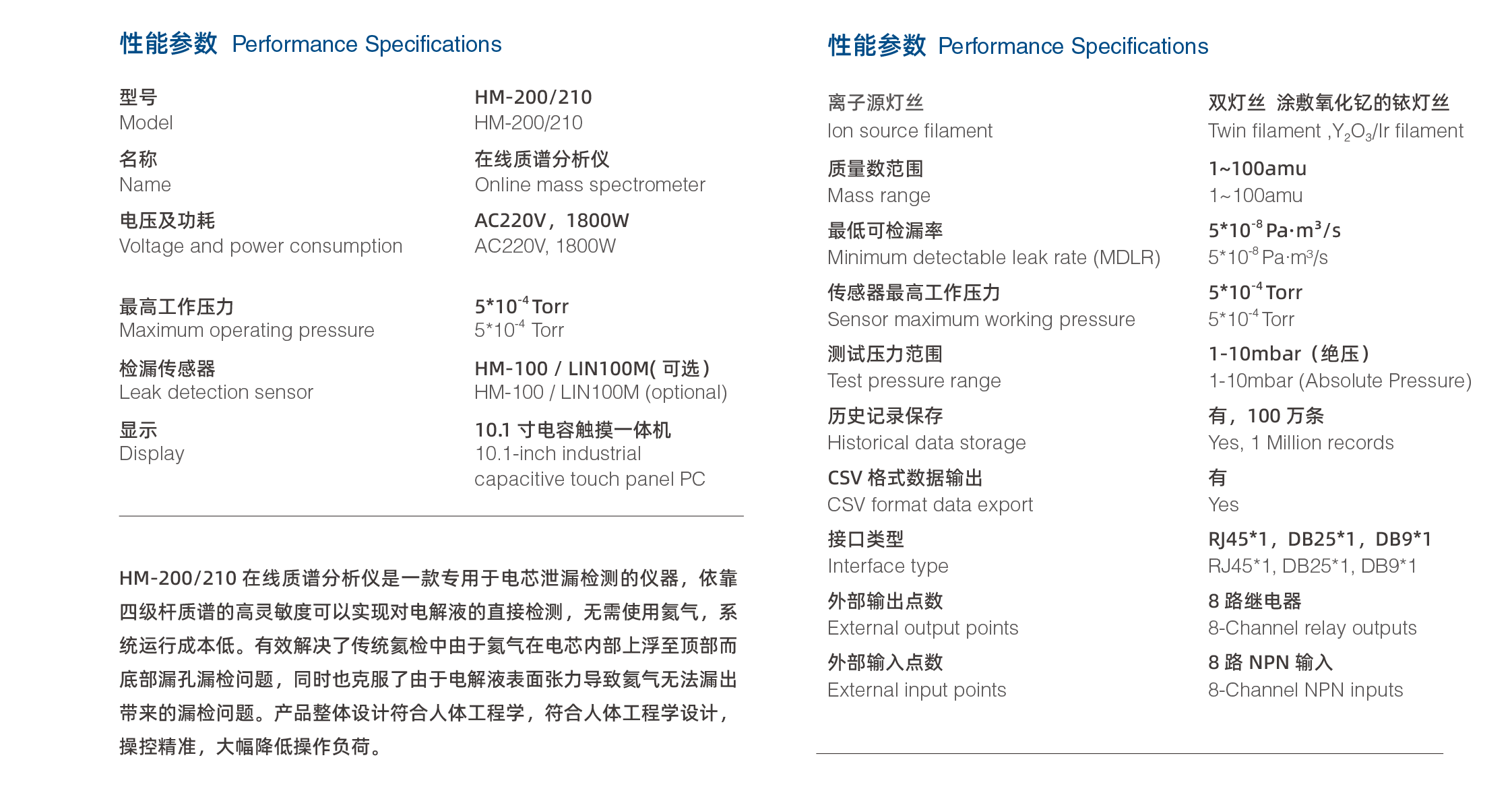

规格型号

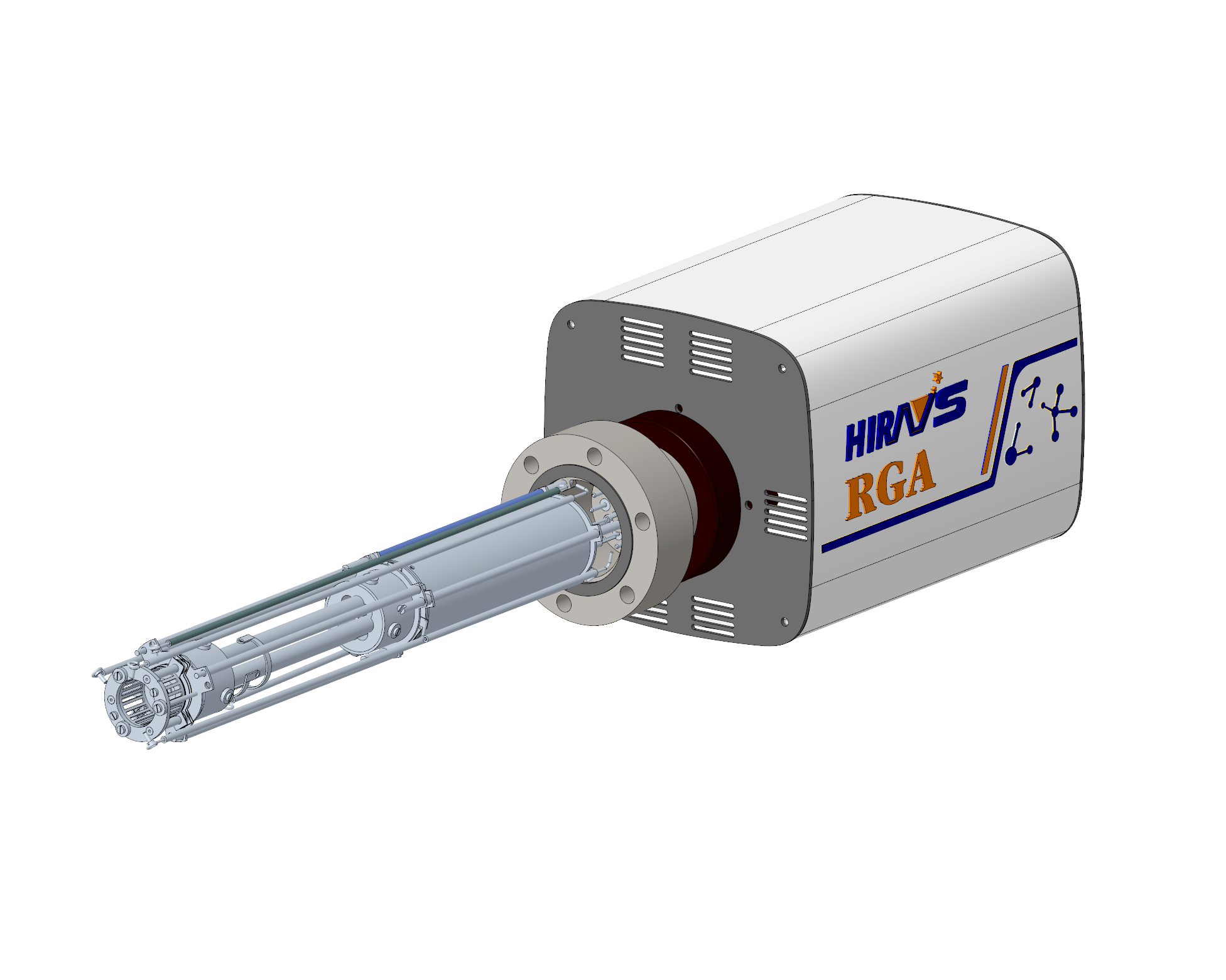

· (rga)四级杆质谱仪:HM-100

· 在线质谱分析仪:HM-200

· 电解液质谱检漏系统:HM-300





典型应用



应用场景
