充电枪插座防水性检测模具细节展示
发布时间:2022-08-17 15:50:24

海瑞思科技在防水性检测仪的研发上做出了不小的突破，随着检测产品的多样化，其检测方法也因地制宜的产生改变。其中就包括在新能源汽车领域的应用，而防水性检测仪在充电枪插座上的检测应用也作为研究的重点之一，由于检测产品的特殊性，常规的检测方法已经无法满足对充电枪插座的防水性检测，而海瑞思科技对充电枪插座的防水性检测也有研究，本次我们会就防水性检测仪对充电枪插座的检测应用进行分享。

充电枪插座的防水性检测仪

充电枪插座的防水性检测仪

一、充电枪插座的外形展示

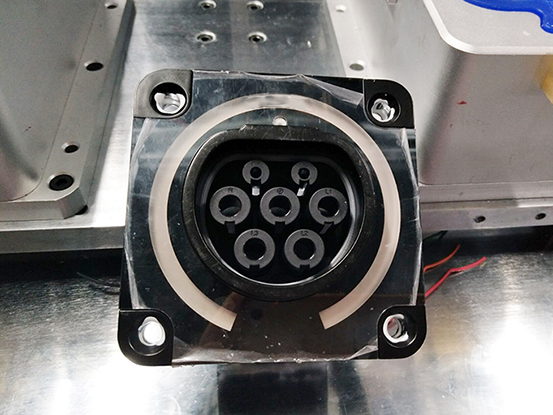

1.  本次进行防水性测试的充电枪插座与连接线材为一体，前端的部分呈不规则的形状，为了保证使用，上端两端有几个圆孔，且中间对接缝隙较为明显；

充电枪插座

充电枪插座

2. 充电枪控制盒的整体是由两个部分组成，上端是可供充电枪插入的托座，下端是可以使插座站立的四边形底座，这样的形状对直接的防水性检测不利，且该产品对检测过程也有无损、精准的要求，对防水性检测仪的要求较高。

充电枪插座

充电枪插座



二、充电枪插座的防水性检测过程展示

1. 针对充电枪插座的整体形状及检测难点，海瑞思科技准备了专门的防水性检测仪器，该仪器是HN系列防水性检测仪与工装为一体的，工装上可供两个模具进行依次的流动性检测，这样在检测时即节省时间，也可以降低手动操作的必然性；

充电枪插座防水性检测仪工装部分

充电枪插座防水性检测仪工装部分

2. 专供充电枪插座的防水性检测模具是按照插座的整体大小进行设计的，充电枪插座后方的线材是不密封的，为了保证检测的密封性，模具上有几个专门放置线材的凹槽，在检测前先将充电枪插座放进模具中，线材也可以很好的固定在凹槽上，模具上下闭合之后可以形成封闭的空间，更方便检测；

3. 与防水性检测仪器连接，仪器内部有一个阀岛、储气罐等部件及我们设定好的程序，通过连接后，在检测线材的时候，按下启动键。此时，上下模具开始闭合，往模具内部充入不含杂质的干净气体，防水性检测仪器的显示屏会通过模具内部气体的饱和度进行判断充电枪插座的防水性程度。

充电枪插座防水性检测模具细节展示

充电枪插座防水性检测模具细节展示

充电枪插座防水性检测模具细节展示

三、使用HN系列防水性检测仪的优势

1、灵活性高，功能可根据需求增加删减。

2、扩展性强，可以快速的组成多通道测试，使自动化的开发周期大大缩短。

3、分析控制系统可采用工控电脑加控制卡或者嵌入式系统等多种方式，方便MES系统的对接与实施。

4、屏幕尺寸支持定制，嵌入式系统标配7"可定制10.4"12"15"；工控电脑方式屏幕尺寸不受限制。

5、标配采用海瑞思全功能阀岛，正、负两种压力形式和8种测试方法；可以将两种压力形式及五种测试方法编写成20多种测试功能，

四、汽车充电枪插座的防水性检测仪参数表

汽车充电枪插座的防水性检测仪参数表

该版权归海瑞思科技所有，禁止进行转载与伪原创，如有违反后果自负。
