如何查看手机、手表的泄漏点-Debug治具在防水检测中的妙用
发布时间:2022-09-17 17:49:16

各位采购专家和工程师们，今天我们分享一下如何通过Debug治具查看产品的泄漏点。

       大体来说，查看产品泄漏点的方式，有三种。第一种是采用入水看气泡法如图1-1，适合产品有孔的。试验时，直接从孔里充气，然后放入水中查看气泡。

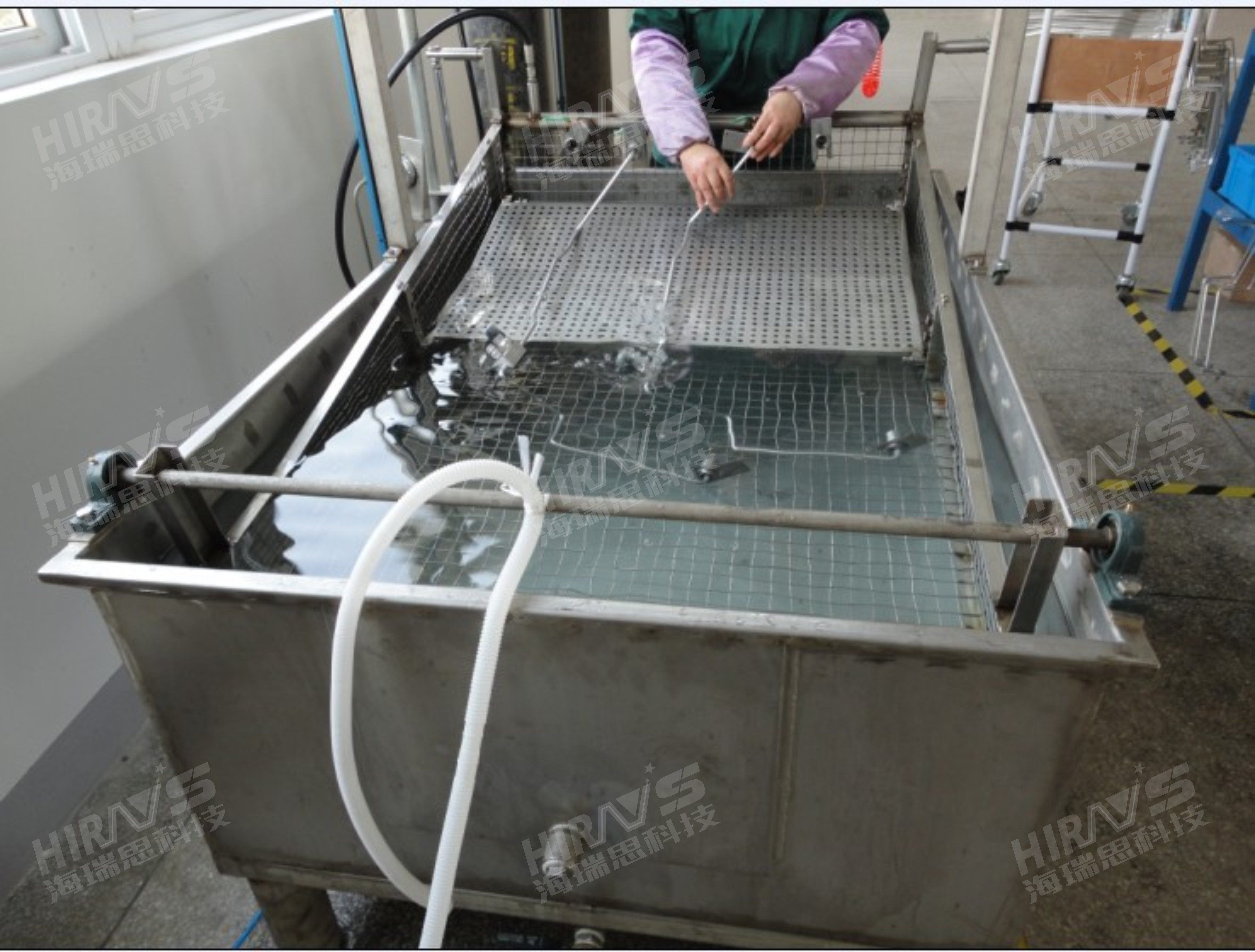

图1-1 入水看气泡法-产品有孔直接充气，沉入水中看气泡

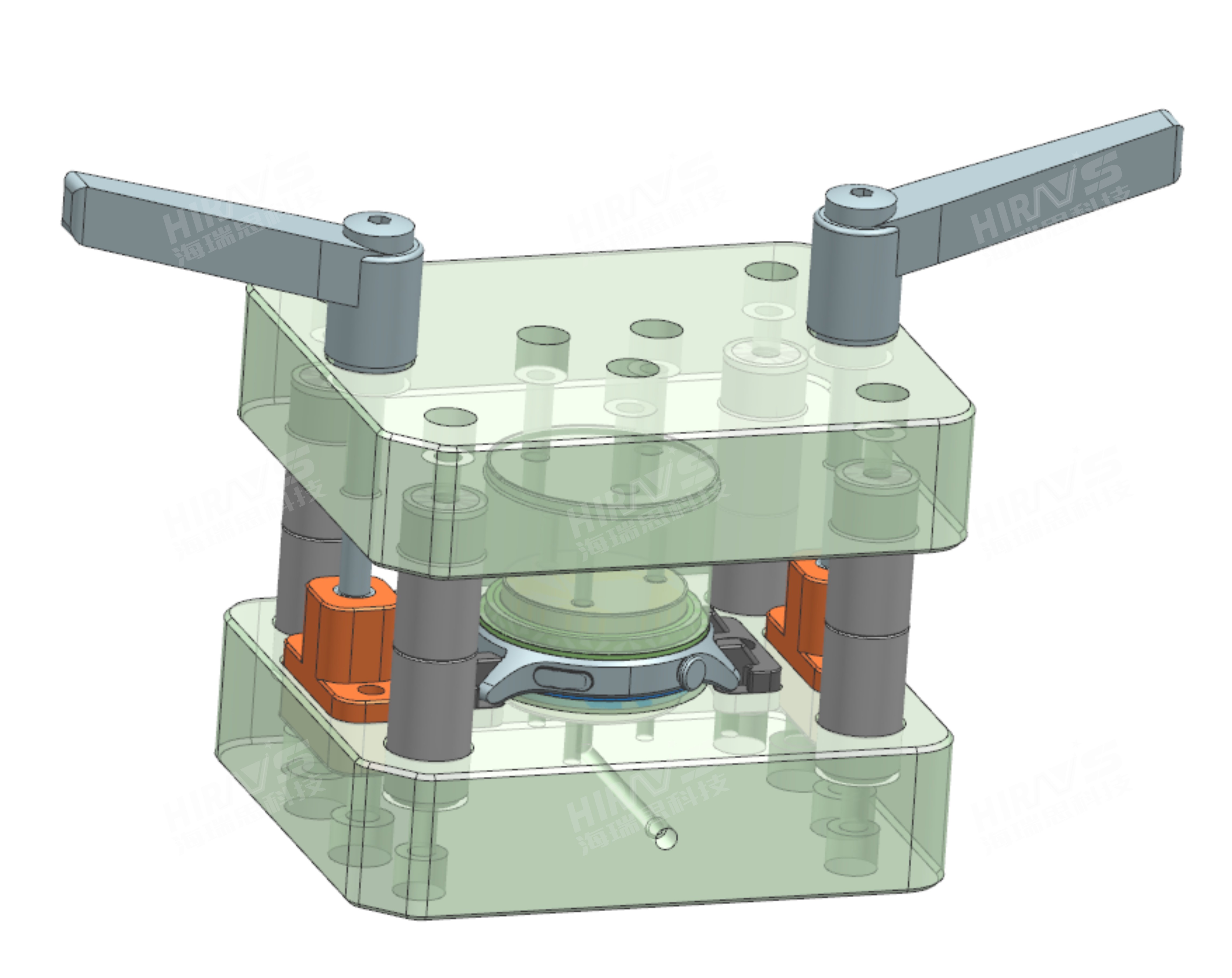

图1-2 手表中框漏点查看治具



第二种是产品没有孔（手表成品、手机成品、摄像头成品、门铃成品、控制器成品等），则要使用漏点检测机进行试验，漏点检测机如图1-3所示。

图1-3 产品无孔，采用漏点检测机观测


第三种是密封气压衰减法，此方法是将产品可能漏的地方，用密封件进行封堵。然后将待测部位的密封件，逐步打开，如果气压衰减了，则证明此处有泄漏。

图1-4密封气压衰减法-手机Debug治具上下模

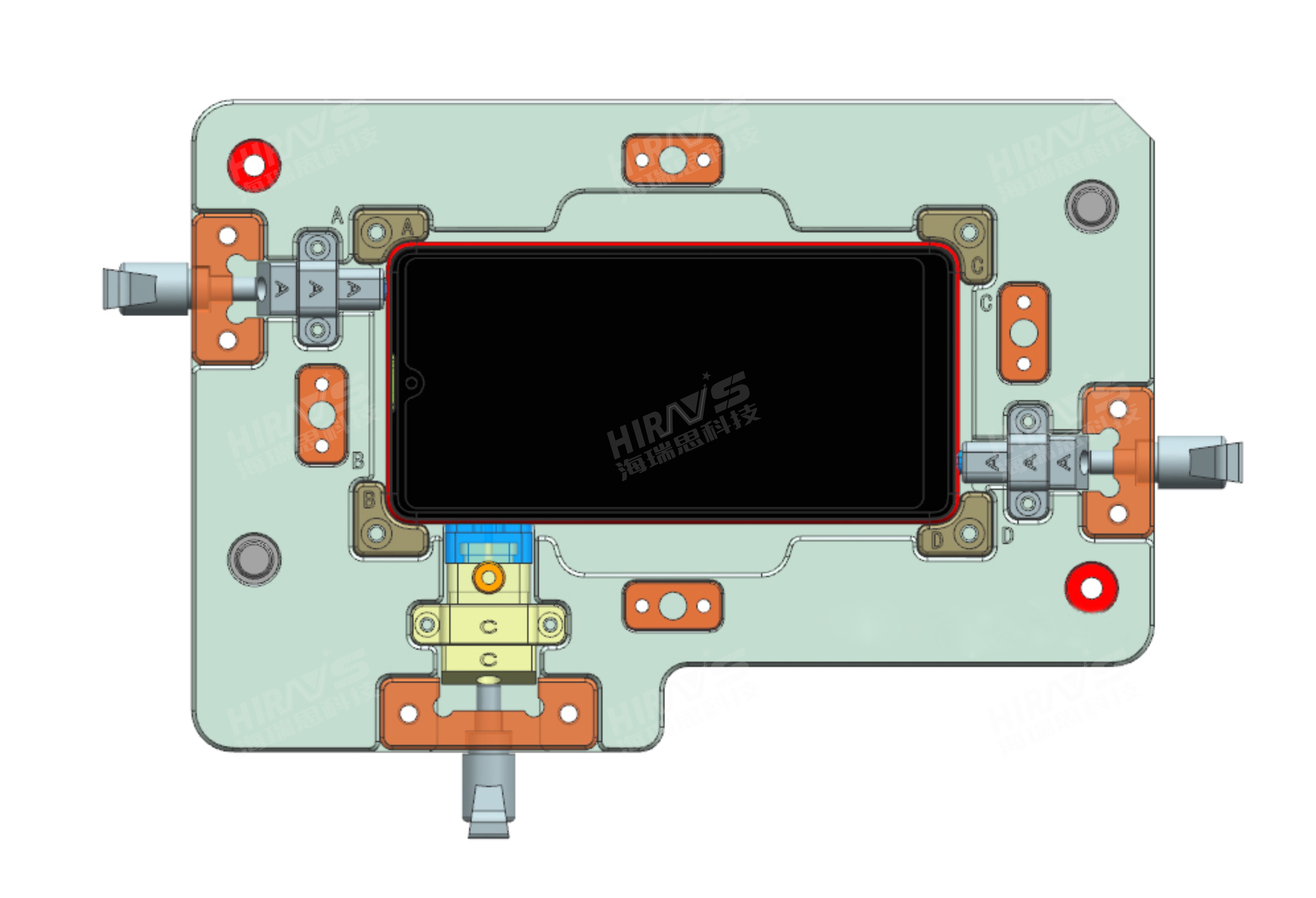

图1-5密封气压衰减法-手机Debug治具下模



他们各有优缺点，见下表

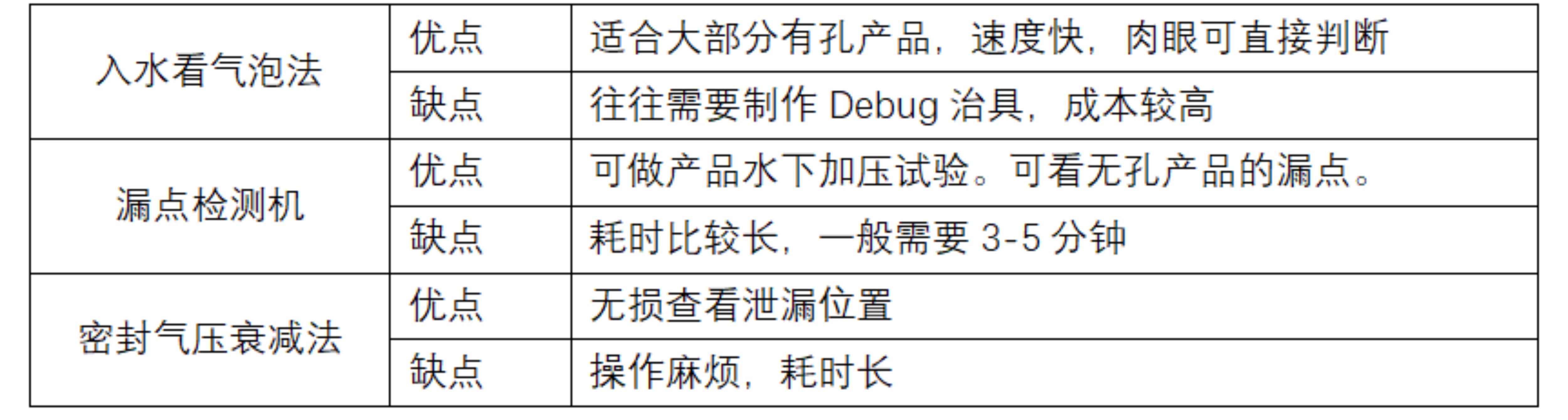

表1-1 三种方法做对比


        一款产品如果在设计时，如果有IP67或者IP68防水等级要求的，往往要进行气密防水检测，正规步骤是。①设计时考虑周全产品的测试和组装，使得产品易于组装，尽可能将反人类设计去除掉。②在量产前务必要进行小批量试产，一般要进行三次，当试产时设备和物料拉通后，最后再引入量产设备。③批量生产，在大批量生产中，逐步调整完善测试标准，以便后期复制设备和标准。

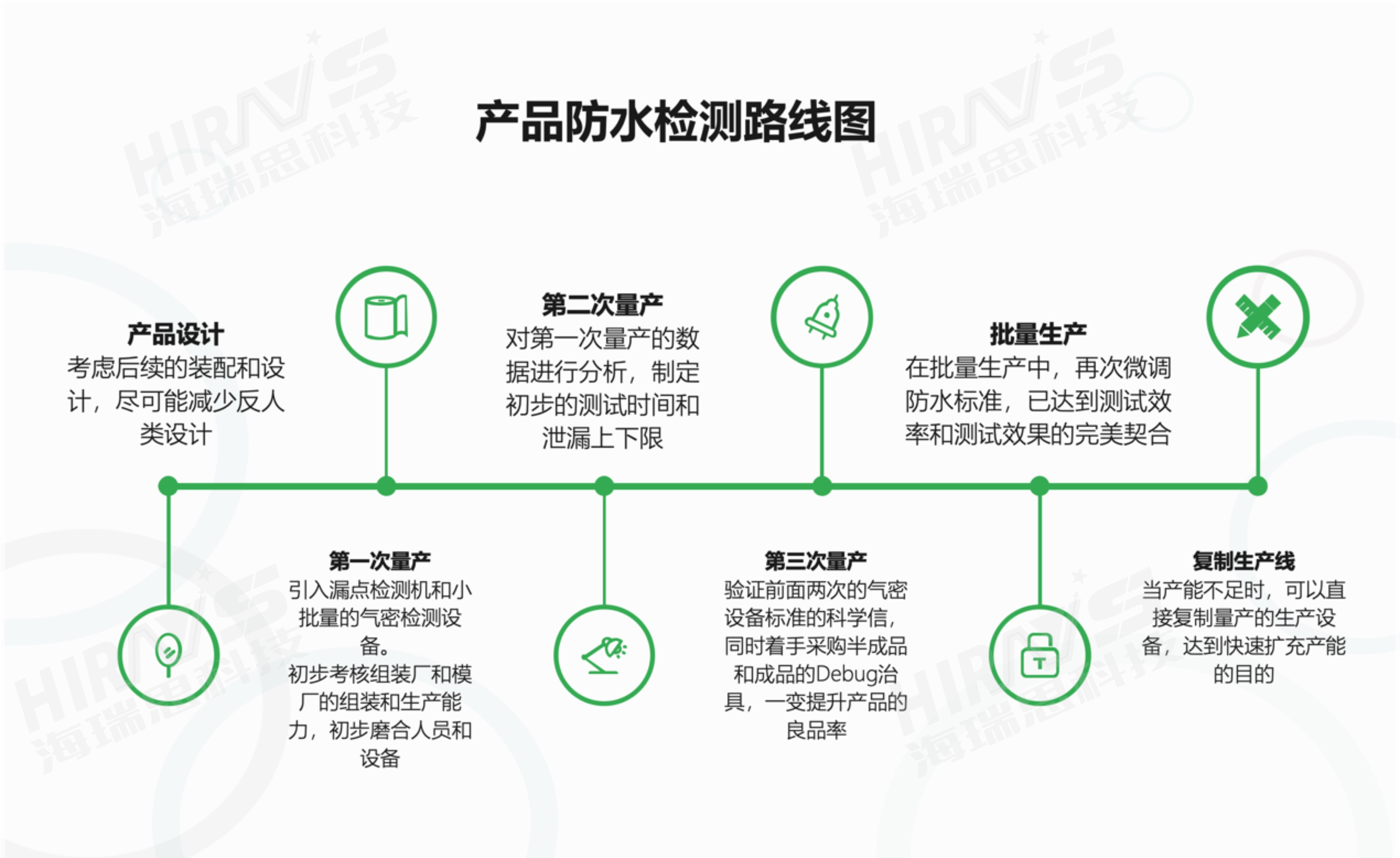

图1-6 产品防水检测路线图


在做气密检测时，依据组装后的状态不同，有两种检测方式，一种是半成品，一种是成品。

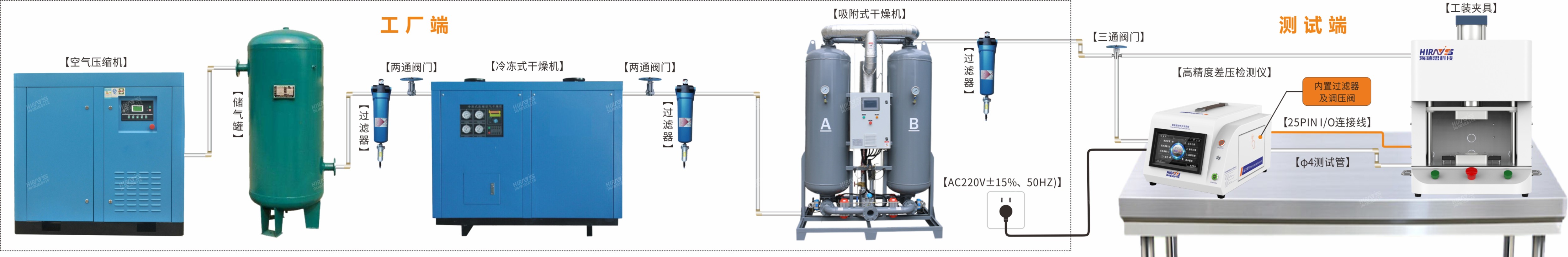

图2-1 防水检测系统的组成


两种状态，都可以用海瑞思科技HC 高精度的差压检测仪+工装+模具进行检测。检测完毕后，会进行试水试验，结合仪器检测数据和试水试验结果，可以修正检测仪的判定参数，以此来确立合格产品的界限。

电子产品一般采用IPX7、IPX8两种防水检测标准。测试压力为10-30KPA。半成品测试流程分为，进气、稳压、测试、放气四步。

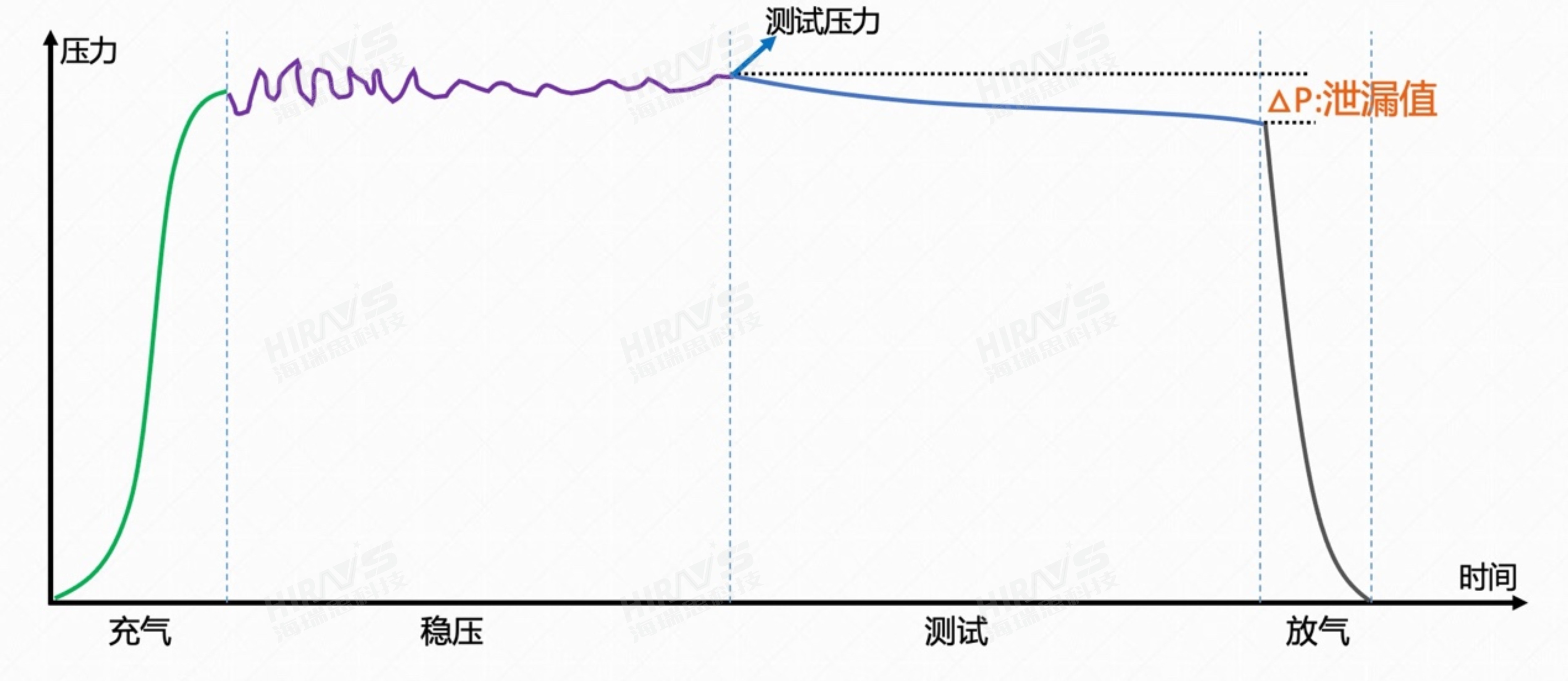

图2-2 半成品检测流程



成品测试流程分为预充气、分压、进气、稳压、测试、放气六步。

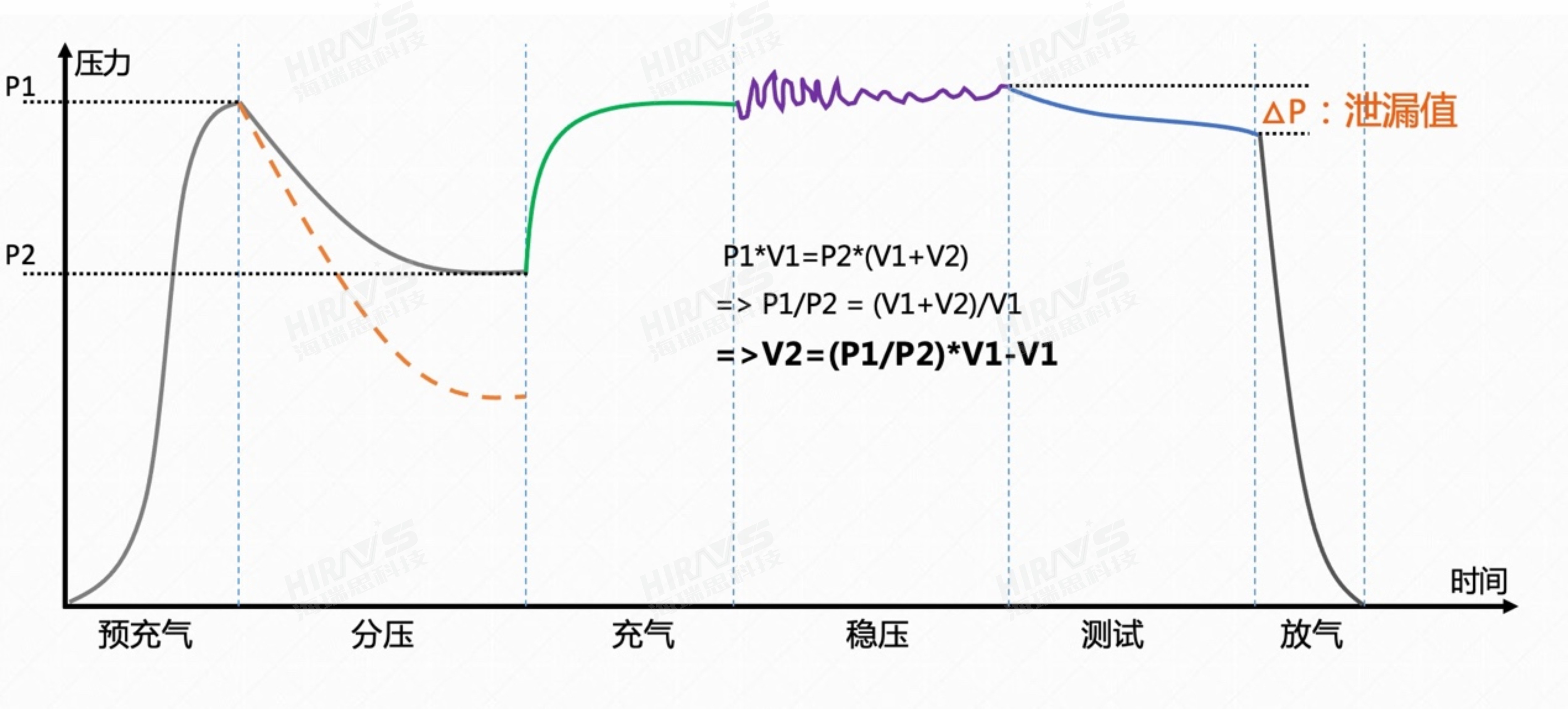

图2-3 成品检测流程


以上就是今天的分享，感谢您的阅读。

       海瑞思科技------您的定制化检测设备合作伙伴。
