气密性测试仪测试汽车转向灯的案例分享
发布时间:2022-08-17 15:50:27

汽车转向灯作为提示前后车辆及行人注意的重要指示灯。它主要采用的是氙气灯管，单片机控制电路，左右轮换频闪不间断工作。为了保证它在车辆行驶中能够正常使用，在对汽车转向灯品质检查的时候，生产厂家会针对转向灯的各个组合配件都会进行气密性测试。如果转向灯的气密性密封不到位，那么转向灯内部就会进入水汽，使其无法正常使用，导致汽车在行驶时无法传达指示信号，容易造成危险事故。

海瑞思科技在汽车领域气密性检测技术上已经突破了诸多难题，在汽车气密性测试领域上已经拥有了10余年的检测经验，本次海瑞思科技针对汽车转向灯半成品气密性测试案例为业界分享以下技术经验。

气密性测试仪测试汽车转向灯的案例



待做气密性测试的汽车转向灯半成品案例



气密性测试仪测试汽车转向灯的案例

汽车转向灯气密性检测方案展示（仪器+单工位工装）

一、汽车转向灯半成品的外形以检测难点展示

1. 海瑞思科技本次所检测的汽车转向灯半成品是弯曲的长方体，整体由精密的防水性结构组成，为保证它的正常使用，客户使用了防水性材料进行包裹，后方还有两根线材用来连接电源。

2. 由于汽车转向灯的特殊性，在检测时还需要进行无损检测。根据产品的分析，产品适合进行间接测试，那么在检测的时候转向灯半成品的模具线材固定也是一大难点。

二、汽车转向灯的气密性检测难点突破

1. 汽车转向灯半成品的外形特殊，且精密程度高，因此海瑞思科技为其定制了一个专门的模具，模具内部的凹槽是根据汽车转向灯的长宽高进行定制，模具前端还有两个专门放置两根线材的凹槽。在开始检测时，将汽车转向灯放入工装模具中，当上下模具再进行闭合，就能形成一个四周密闭的环境；



气密性测试仪测试汽车转向灯的案例



汽车转向灯气密性检测模具细节

气密性测试仪测试汽车转向灯的案例

汽车转向灯气密性检测产品放入模具

2. 这样的检测方式更有利于实现汽车转向灯的间接性检测，模具还能保护汽车转向灯在检测中不受到损害，实现无损检测，降低企业成本。

气密性测试仪测试汽车转向灯的案例

汽车转向灯的气密性测试线材测试展示

3.当模具相连的工装在启动后，通过气源对模具注入一定体积的气体，达到检测气压后自动切断空气供给，进入稳压阶段，海瑞思科技气密性检测系统将对模具内的气压进行监测。而仪器内部会自动根据泄漏量来判定转向灯是否密封，如果是转向灯是密封的，仪器会显示为OK，如果是泄漏，那么仪器会显示报警信号，显示NG。

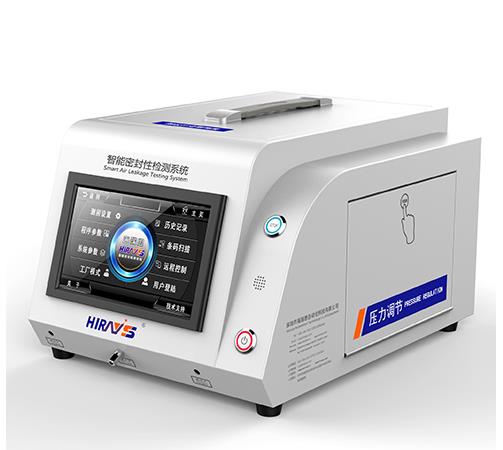

三、汽车转向灯气密性检测仪特点与参数表

1、高灵敏度压力感应及调节单元，配合先进的差压式软件算法，最小分辨率可达0.1Pa，该算法已获得专利。

2、海瑞思自主研发的专利技术，"IVT气动密封阀岛"，大幅度提高测试精度,保证仪器的稳定性，充气速度也得到很大的提高。

3、多种测试功能：仪器集成了正、负两种压力形式和8种测试方法：可以将两种压力形式及五种测试方法编写成20多种测试功能。

4、拥有超过200组以上的子程序，每组子程序可单独编程，可单选、组合，满足各种复杂的测试要求。

5、全触式大屏智能操作系统, ，基于检测流程的图形化UI设计，操作界面简洁明了，易教易学。

6、多种压力调节组件及量程可选,.气压范围广(-80KPA—1MPa)可选。选配电子调压阀可实现多组压力顺序测试。

7、多种通讯接口：内置RS232串口、RJ45网口、USB通讯接口、LTP外部I/O控制口，支持多种通讯协议。

8、可选购条码扫描功能及打印机，方便产品数据管理和品质追溯，仪器历史记录可多达20万条并可批量导出至电脑。

9、标配容积识别功能，可以自动识别出待测样品的体积，并可以容积的方式对泄漏速率进行测量判断。

10、超高的稳定性，和易用性，经过了市场严苛的检验。

11、多种附件可选，充气旁路，快速连接器，标准漏孔，同时仪器支持第三方校验，可出具校验报告。

气密性测试仪测试汽车转向灯的案例

该版权归海瑞思科技所有，禁止进行转载与伪原创，如有违反后果自负。
